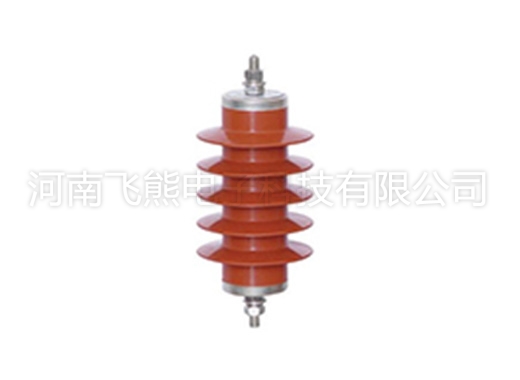

HY5WS-17/50高壓避雷器是一種過電壓保護器，主要用于保護電力系統、鐵道電氣化系統、通訊系統中的各種電氣設備（變壓器、開關、電容器、阻波器、互感器、發電機、電動力、電力電纜等）免遭大氣過電壓、操作過電壓和工頻暫態過電壓等損壞，是電力系統絕緣配合的基礎。
金屬氧化物避雷器的其核心元件（電阻片）采用了以氧化鋅為主的先進配方，具有非線性（伏一安）特性，即在正常工作電壓、之下，通過的電流有微安級，當遭受到過電壓時，通過的電流瞬間達到數千安培，使避雷器處于導通狀態，釋放過電壓能量，從而有效地限制了過電壓對輸變電設備的侵害。
傳統的碳化硅避雷器有因陡波放電延遲而引起的陡波放電電壓高、操作波放電分散性大導致辭操作波放電電壓高等缺點，而氧化鋅避雷器具有良好的陡波響應特性，對陡波電壓無延遲，操作殘壓低，沒有放電分散性等優點，使得陡波、操作波下的保護裕度大大提高，而且在絕緣配合方面，能夠作到陡波，雷電波、操作波的保護裕度近接一致，從而對電力設備提供佳的保護。
復合外套金屬氧化物避雷器，采用整注射成形、兩頭包封工藝，密封性能良好、防爆性，耐污穢免清洗并能減少霧天溫閃發生，耐電蝕、抗老化、體積小、重量輕，便于安裝和維護。是瓷套避雷器的更新換代產品。
使用場所 | 配 電（S） | ||||
產品型號 | HY5WS-12.7/50 | HY5WS-16/50 | HY5WS-17/50 | HY5WS-17.5/50 | |
額定電壓有效值（kV） | 12.7 | 16.5 | 17 | 17.5 | |
系統標稱電壓有效值（kV） | 10 | 10 | 10 | 10 | |
持續運行電壓有效值（kV ） | 6.6 | 12.7 | 13.6 | 13.6 | |
直流（U1mA）參考電壓不小于（kV） | 25 | 25 | 25 | 25 | |
大殘壓峰（kV） | 陡波沖擊電流下 | 57.5 | 57.5 | 57.5 | 57.5 |
雷電沖擊電流下 | 50 | 50 | 50 | 50 | |
操作沖擊電流下 | 42.5 | 42.5 | 42.5 | 42.5 | |
2000μ s方波通流容量(A) | 75 | 75 | 75 | 75 | |
4/10μs沖擊電流峰值(kA) | 40 | 40 | 40 | 40 | |
0.75直流參考電壓下大泄漏電流(μA) | 50 | 50 | 50 | 50 | |
YH |---- 復合外套金屬氧化物避雷器（HY為老型號）
| Y為瓷外套金屬氧化物避雷器
5 |---- 標稱放電電流Ka
W |---- 結構特征 W：無間隙 C：串聯間隙 R：并聯間隙
S |---- 使用場所 S：配電 Z：電站 R：電容器組 X：線路
| T：鐵道 D：電機型 O：用于油中 L：直流
5 |---- 設計序號
-17 |---- 避雷額定電壓kV（有效值）
/50 |---- 標稱放電電流大殘壓kV（峰值）
□ |---- 附加特征W：防污 G：高原 K：抗震
