氧化鋅避雷器的基本特性

發布日期：2020-05-05 作者：點擊：

1．作用原理

氧化鋅避雷器(以下稱為zno避雷器)主要是由氧化鋅電阻片組裝而成的。它的非線性系數很小，故具有較好的非線性伏安特性。氧化鋅避雷器在正常的工作電壓下．具有極大的電阻，而呈現出絕緣狀態。在雷電過電壓的作用下，則呈現低電阻狀態，泄放雷電流，使與避雷器并聯的電氣設備的殘壓被限制在設備的安全值以下，待有害的過電壓消失后．避雷器便迅速的恢復高電阻，而呈現出絕緣狀態，從而有效地保護了設備的絕緣免受過電壓的損害。其伏安特性可用公式M＝cZ“表示，其柄k線性指數a與電流密度有關。

2．基本特點

(1)結構簡單、無間隙、體積小、重量輕。。一般只有o．01。o．04，即使在大沖擊電流(例如10LA)下，M也不會超過o．1，巳接近于理想值。＝0，因此zn0避雷器可以省去串聯的火花間隙，成為無間隙避雷器，由于無間隙，在陡波頭沖擊放電電壓作用下，殘壓值升高也較小，可使電力設備的絕緣水平降低，這對于超高壓系統經濟意義重大。

(2)動作響應快，保護性能好。傳統的sic避雷器要等到電壓升高到間院的沖擊放電電壓后才可將電流泄放，而zno避雷器由于沒有火花間隙，放電沒有時延，一旦作用電壓開始升高，閻片立即開始吸收過電壓的能量．抑制過電壓的發展。

(3)通流容量大。zno避雷器的通流能力完全不受串聯間隙被灼傷的制約，僅與閥片本身的通流能力有關，而zno閥片單位面積的通流能力要比51C閥片大4.5倍，通流容量大的優點使得zno避雷器完全可以用來限制操作過電壓，也可以耐受一定持續時間的工頻過電壓。

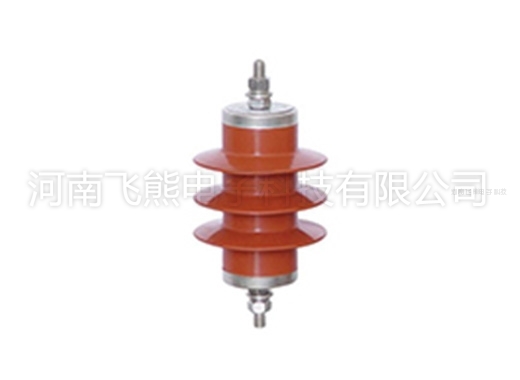

氧化鋅避雷器廠家

(4)無續流，能耐受多重雷電過電壓或操作過電壓。當作用在閥片上電壓超過某一值時，將發生導通，其后，zno閥片上的殘壓受其良好的非線性特性所控制，當系統電壓降至起始動作電壓以下時，zno的導通狀態終止，相當于一絕緣體，不存在工頻續流。在雷擊或操作過電壓作用下，Zno避雷器因無續流，只需吸收沖擊過電壓能量，而不需吸收續流能量，因此zno避雷器具有耐受多重雷擊和重復發生的操作過電壓的能力。

(5)耐污穢性能好。由于沒有串聯間隙，因而可避免因瓷套表面不均勻污染使串聯火花間隙放電電壓不穩定的問題，有利于制造耐污型和帶電清洗型避雷器。

3．有關技術參數

(1)額定電壓是指正常運行時避雷器兩端之間允許施加的大工頻電壓有效值，即在系統短時工頻過電壓直接加在ZnO閥片上時，避雷器仍允許吸收規定的雷電及操作過電壓能量．特性基本不變，不會發生熱擊穿。

(2)大持續運行電壓允許持續加在避雷器兩端之間的大工頻電壓有效值。其值一般等于或大于系統運行大工作相電壓．該電壓決定了避雷器長期工作的老化性能。

(3)參考電壓包含工頻參考電壓和直流參考電壓。它是指避雷器通過lmA工頻電流阻性分量峰值或者1nRJL直流電流時，其兩端之問的工頻電壓峰值或直流電壓。

(4)殘壓是當避雷器動作時，避雷器兩端的殘余電壓，也即放電電流流過避雷器時，在其端子間的電壓峰值。

(5)壓比是指避雷器通過大電流時的殘壓與通過ImA直流電流時電壓之比。壓比越小，意味著通過大電流時之殘壓越低，則zno避雷器的保護性能越好。目前，此值約為1.6~2.0。
