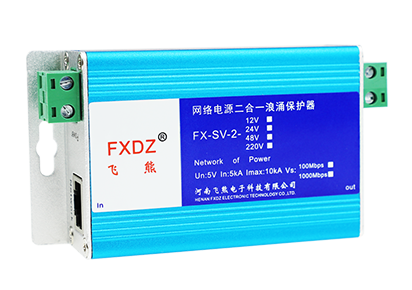

飛熊網絡二合一浪涌保護器
產品應用
安裝在網絡攝像槍、無線網橋等設備端，用于電源、網絡線路防雷及抗浪涌保護。
環境要求
1.溫度：-40°C~+80°C;2.濕度：W90%（平均25°C時）；3.非易燃易爆環境；4.不受光照、雨水等侵襲。
使用說明
FX-SV-2
保護12V電源、一組百兆網信號線路；保護24V電源、一組百兆網信號線路；保護48V電源、一組百兆網信號線路；保護220V電源、一組百兆網信號線路
技術參數
線路 | 12V電源線路 | 24V電源線路 | 48 V電源線路 | 220V電源線路 | 網絡 | |
額定工作電壓 | Un | 12V~/? | 24V~/- | 48V~/- | 220V-/- | 5V- |
最大連續工作電壓 | Uc | 18V~/- | 47V~/- | 82V~/- | 470V~/- | 8V- |
最大連續工作電流 | IL | 4A | 4A | 4A | 4A | 1A |
標稱放電電流 （8/20 卩 s） | In | 5 kA | 5kA | 5 kA | 5 kA | 5kA |
最大放電電流 （8/20歸） | I max | 10kA | 10kA | 10kA | 10kA | 10kA |
保護級別（In時） | Up | W140V | S200V | S400V | 弓1100V | 弓15V （線/線） |
響應時間 | tA | M25ns （線/線） | wins （線/線） | |||
M100ns（線/PE） | ￡100ns（線/PE） | |||||
數據傳輸速率 | Vs | — | 100/1000M | |||
接口方式 | 插拔端子 | RJ45 | ||||
接線規格 | 0.5mm2~2.5mm2 | — | ||||
工作溫區 | -40°C~+80°C | |||||
外殼材料 | 鋁合金 | |||||
外殼防護級別 | IP20 | |||||
產品規格尺寸
安裝說明
1.產品靠近被保護設備；
2.產品串聯接入電源、信號線路中；
3.IN端連接引線，OUT端連接被保護設備；
4.產品接線時，須保證接入線的電氣特性與端子標識一致，即：L/+連接電源相線或正極，N/-連接電源零線或負極，PE連接地線，RJ45端口用于連接網線；
5.地線可采用1.5mm2或以上銅線，盡可能短、粗、直；
6.產品可以固定在墻面或電箱底板上。
安裝示意圖
