FX系列同軸視頻信號電涌保護器依據IEC和GB標準，采用PRE-ETS（浪涌能量智能攔截吸收系統）接地防雷技術設計和制造，大通流容量10kA，F頭接頭，免接地安裝，適用于公共電視廣播、有線電視、數字電視機頂盒以及視頻點播系統等同軸視頻通訊線路的電涌保護。 |
接地防雷技術 | 無接地干擾源，無地反擊 |
F頭同軸信號線路電涌保護 | 大放電電流10kA(8/20μs) |
微插入損耗低 | 大放電電流10kA（8/20μs） |
產品性能參數： | |
型號 | FX-ST75F/50F |
保護端口 | 視頻 |
標稱工作電壓 Un | 5V |
大持續運行電壓 Uc | 6V |
保護水平 Up(1.2/50μs) | 12V |
大放電電流 Imax (8/20μs) | 10KA |
額定負載電流 IL | 500mA |
響應時間 ta | ≤1ns |
插入損耗 | ＜0.2dB |
匹配阻抗 | 75Ω |
帶寬 | 200MHz |
大傳輸速率 Vs | 16Mbps |
接口類型 | F頭 |
失效指示 | 線路對地短路或斷開 |
工作環境溫度 | -40/85 oC |
安裝方式 | 串聯 |
保護機制 | 采用PRE-ETS浪涌能量攔截吸收防雷技術 |
接地要求 | 接地 |
外形尺寸 | 80×25×25mm |
外殼材料 | 屏蔽金屬鋁材 |
*產品參數以實際產品說明書為準。 | |
產品適用范圍： |
·公共電視、有線電視、高清數字電視系統等信號設備的電涌保護； ·電視機、數字電視機頂盒等終端設備的電涌保護； ·視頻點播系統等其它終端信號設備的電涌保護。 |
產品尺寸和安裝示意圖： |

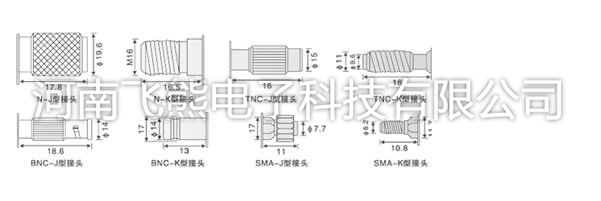

常見天饋接口類型示意圖：
