天饋系列同軸通信信號電涌保護器依據IEC和GB標準,采用獨特的浪涌能量吸收截流技術設計和制造,具備極強雷電浪涌保護能力,大放電電流20kA(8/20μs),頻率范圍:0-1500MHZ,適用于無線通訊設備的通訊信號電涌保護。產品的接口形式為BNC/TNC/L16/SL16等公母接頭,或其它無線高頻接頭,安裝維護簡單便捷。 |
無線高頻通訊信號線路電涌保護 | 頻率范圍: 0-1.5GHz |
可選多種接口形式 | 大放電電流20kA(8/20μs) |
微插入損耗低 | 反應速度快 |
產品性能參數: |
型號 | FX-ST75N |
接口類型 | N |
接口制式 | FM/FF |
大容許功率 | 300W |
標稱放電電流 In (8/20μs) | 10KA |
大放電電流 Imax (8/20μs) | 20KA |
保護水平 Up(1.2/50μs) | <300V |
特性阻抗 | 50Ω/75Ω |
駐波比 | <1.2 |
插入損耗 | <0.2dB |
頻率范圍 | 0–1.5GHz |
失效指示 | 線路對地短路或斷開 |
工作環境溫度 | -40/85 oC |
安裝方式 | 串聯 |
外殼材料 | 金屬屏蔽鋁材 |
外殼保護等級 | IP65 |
* 1、天饋類產品可按需要定做其它無線高頻接口; | |
2、產品參數以實際產品說明書為準。 |
產品適用范圍: |
·網絡信號無線發射與接口設備保護; ·工控信號無線發射、接收設備保護; ·控信號無線發射、接收設備保護; ·衛星電視接收設備保護; ·其它無線通訊設備的保護; ·其它射頻信號設備的保護。 |

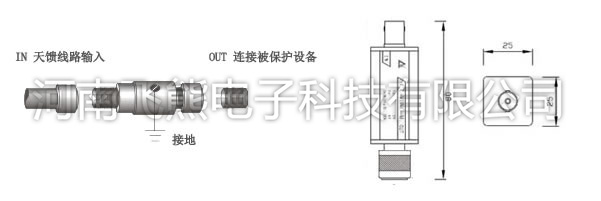

產品尺寸和安裝示意圖: |

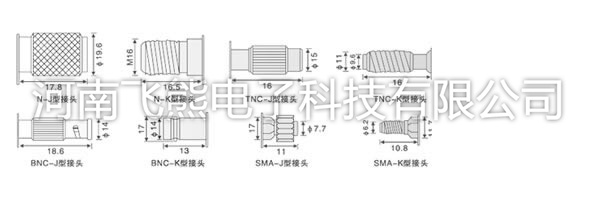

常見天饋接口類型示意圖:
