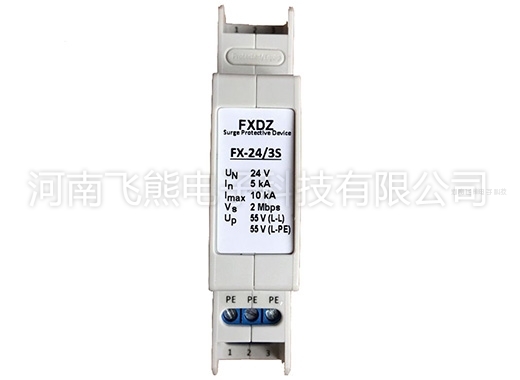

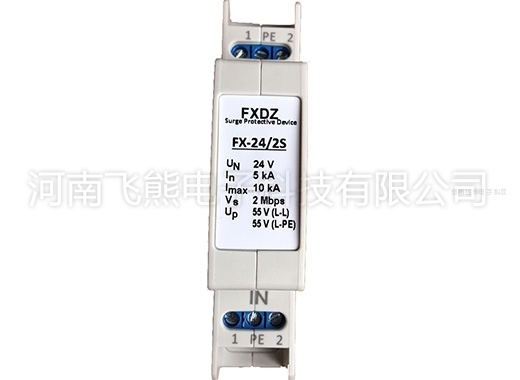

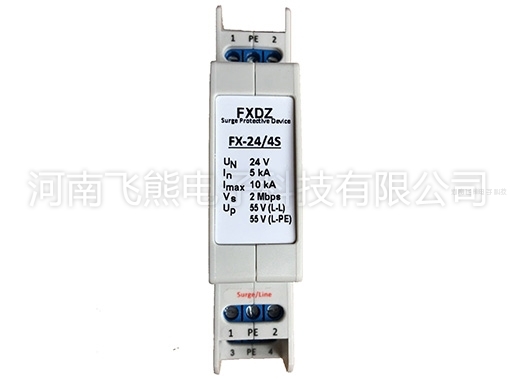

RS-信號浪涌保護器使用說明書
一、 概述
工業控制設備通過電源線、信號線與外圍線路相連接，工作環境較為復雜，極容易遭受雷電等干擾的破壞。
二、 應用及特點
RS信號電涌保護器是專門針對工業控制設備等而開發的一款用于保護設備免受感應雷電流、浪涌電壓、靜電干擾、輻射干擾、內部過電壓等瞬變干擾破壞的產品。本品采用兩級保護方案，前級為具有很大放電電流的氣體放電管，后級為鉗位用瞬態抑制二極管，所以具有放電電流大、限制電壓低、可靠性高、使用壽命長等優點。
三、 工作環境
溫度范圍：-40℃~+70℃
大氣壓力：80kPa~160kPa (-500m~+2000m)
相對濕度：30%~95%
四、 技術參數
RS | 5 | 12 | 15 | 24 | 48 | 110 |
標稱工作電壓 UN | 5V | 12V | 15V | 24V | 48V | 110V |
最大持續直流工作電壓 Uc | 6.0V | 15V | 18V | 33V | 54V | 180V |
最大持續交流工作電壓 Uc | 4.2V | - | - | - | - | - |
45℃時額定電流 IL | 0.55A | 0.55A | 0.55A | 0.55A | 0.55A | 0.55A |
每線標稱放電電流(C2, 8/20μs) In | 5kA | 5kA | 5kA | 5kA | 5kA | 5kA |
線-線電壓保護水平(C2, 8/20 μs) Up | ≤ 25V | 26 | 35 | 55 | 80 | 540 |
線-PE電壓保護水平(C2, 8/20 μs) Up | ≤ 25V | 26 | 35 | 55 | 80 | 540 |
線-線響應時間 tA | 1ns | 1ns | 1ns | 1ns | 1ns | 1ns |
線-PE響應時間 tA | 100ns | 100ns | 100ns | 100ns | 100ns | 100ns |
串聯電阻 R | 3.3Ω | 3.3Ω | 3.3Ω | 3.3Ω | 3.3Ω | 3.3Ω |
正常使用的大氣壓力范圍 | 80kPa~160kPa | |||||
正常使用的溫度范圍 | -40℃~+70℃ | |||||
正常使用的相對濕度范圍 | 5%~96% | |||||
外殼防護等級 | IP 20 | |||||
安裝方式 | 35mm導軌 | |||||
連接方式 線路端/設備端 | 壓線端子/壓線端子 | |||||
接線端子螺絲 | 一字槽 | |||||
導線接入能力(硬線) | 0.5~2.5mm2 | |||||
導線接入能力(軟線) | 0.5~2.5mm2 | |||||
最大力矩 | 0.5Nm | |||||
外殼材料 | PC | |||||
主體顏色 | 灰色 | |||||
測試依據 | GB/T 18802.21 | |||||
五、 原理圖及外形尺寸
六、 安裝及維護
1， 本品安裝于35mm標準導軌上。
2， 安裝時要注意輸入輸出方向，IN/Surge/Line端接線路，OUT/Protected/Equip端接被保護設備；電涌保護器要盡可能地靠近被保護安裝，最遠不得大于1m。
3， 本品必須在室內使用。
4， 本產品無需調試，一般接入后即處于工作狀態。
七、 服務
感謝您選用河南飛熊電子科技有限公司的產品。如果有其他問題請與我司取得聯系，我們將第一時間解答您的疑問和處理您的需求。
