中國北斗衛星導航系統(BeiDou Navigation Satellite System，BDS)是中國自行研制的全球衛星導航系統。是繼美國全球定位系統(GPS)、俄羅斯格洛納斯衛星導航系統(GLONASS)之后第三個成熟的衛星導航系統。北斗衛星導航系統(BDS)和美國GPS、俄羅斯GLONASS、歐盟GALILEO，是聯合國衛星導航委員會已認定的供應商。

北斗衛星導航系統由空面段、地面段和用戶段三部分組成，可在全球范圍內全天候、全天時為各類用戶提供高精度、高可靠定位、導航、授時服務，并具短報文通信能力，已經初步具備區域導航、定位和授時能力，定位精度10米，測速精度0.2米/秒，授時精度10納秒。

2018年9月19日，在西昌衛星發射中心用長征三號乙運載火箭（及遠征一號上面級），以“一箭雙星”方式成功發射第三十七、三十八顆北斗導航衛星。10月15日，在西昌衛星發射中心用長征三號乙運載火箭及遠征一號上面級，以“一箭雙星”方式成功發射第三十九、四十顆北斗導航衛星。11月1日，在西昌衛星發射中心用長征三號乙運載火箭，成功發射第41顆北斗導航衛星。11月19日，在西昌衛星發射中心用長征三號乙運載火箭（及遠征一號上面級），以“一箭雙星”方式成功發射第四十二、四十三顆北斗導航衛星。

我公司2015年以來承接北斗衛星地面基站防雷工程，項目主要分為直擊雷防護和感應雷防護兩部分。

1、直擊雷防護

直擊雷防護部分采用本公司自主研發的飛熊牌提前放電避雷針FX-BLZ-B,

避雷器廠家

FX-BLZ提前放電避雷針工作原理：

提前放電避雷針的工作原理就是產生一個比普通避雷針更快的上行先導。當雷電云層形成時，云層與地面之間產生一個電場（大氣），此電場強度可達到5千伏/米，從而使地面凸起部分或金屬部件上開始出現電暈放電。
當雷電云層內部形成一個下行先導時，閃電電擊便開始了，下行先導電荷以階梯形式向地面移動，下行先導攜帶著的電荷使地面建立起來了電場。

從地面上的建筑物或物體產生了一個上行的先導，此上行先導向上傳播一直到與下行先導會合。此時，閃電電流便流過所形成的通道，地面上的其他建筑物可能會生成好幾個上行先導，與下行先導會合的一個上行先導決定了閃電電擊的地點。

提前放電避雷針工作特性：

1、在同等條件（高度）下，預放電避雷針比普通避雷針保護范圍大。
2、落雷更準確，減小了雷擊點落于非避雷針體的概率。
3、安全可靠：無放射性元素，不銹鋼材料，耐腐蝕，抗風能力強。
4、免維護：無源，無需供電，無耗能元件。

5、安裝簡單：重量輕，不需加裝同軸屏蔽電纜。

保護半徑計算方法：
針尖應高于被保護物水平面2m(h1)以上。當避雷針高度不同時(h2，h3....hn)，其保護范圍（半徑）分別為Rp2，Rp3…Rpn，計算公式應考慮被保護物的防雷等級、當地的雷暴活動情況和地質地貌。
預放電避雷針的保護半徑與高度(h)有關，與它的啟動搶先時間（型號）有關，以及與所選的保護級別有關：當h≥5時，當h<5時，見保護半徑表。
注：Rp為所考慮的水平面上的保護半徑，h為針尖相對于被保護物頂部的水平高度差，D為滾球半徑（閃擊距離）。
一類建筑物為30m(GB50057-2010規定D=30m)；第二類建筑物為45m；第三類建筑物為60m。△L為預放電避雷針的上行搶先距離；△L=V（m/μs），△T（μs） V為先導傳播速度，實驗數據表明：V=1m/μs。

安裝圖如下：

避雷器廠家

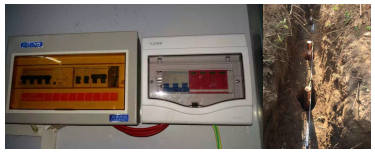

2、感應雷防護

感應雷防護部分采用本公司自主研發的飛熊牌浪涌保護器FX-C40/380

避雷器廠家

PM系列模塊化電源電涌保護器依據IEC、GB標準設計和制造，可應用于電源供電系統第二級的電涌保護，產品為標準35mm導軌式安裝方式。電源電涌保護器具備強大的電涌泄放能力，每位的大放電電流60KA(8/20μs)，適用于低壓配電系統的各級保護，可依據不同的配電系統(TT /TN /IT)可選擇多種組合方式。

高能C級電涌保護	電源電涌保護失效指示
可插拔更換模塊設計	每線大放電電流60KA(8/20μs)
內置過流過熱保護裝置	標準模塊化35mm導軌安裝

產品性能參數：

型號	FX-C40
SPD類別	限壓型
電源系統	TT-TN-IT
標稱工作電壓 Un	380V
大持續運行電壓 Uc	385V
保護水平 Up(8/20μs)	<1.3KV
標稱放電電流 In (8/20μs)	40KA
大放電電流 Imax (8/20μs)	60KA

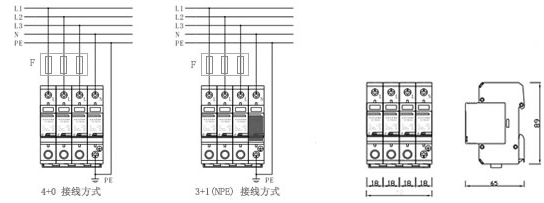

保護模式	4+0 / 3+1NPE
推薦串接過流保護裝置	32A
響應時間 ta	≤25ns
接口類型	接線端子
失效指示	綠色:正常　紅色:失效
工作環境溫度	-40/85 oC
安裝導線截面積	≥6mm2
安裝方式	35mm標準導軌，并聯
外形尺寸	72×65×89mm
外殼材料	熱塑材料，符合UL94 V-0
*產品參數以實際產品說明書為準。
