國家電網新鄭供電公司興龍110KV變電站二次防雷工程

我公司于2016年7月承建國網新鄭供電公司興龍110KV變電站二次防雷工程，工程周期7個工作日，經甲方相關部門驗收全部合格，并正常使用。我公司所有工程技術、管理人員均持證上崗，專業服務，一線施工人員均經過公司技能培訓以及工程項目的實戰磨練，熟悉國家電網及其它行業相關規范規程，專業素質過硬，施工經驗充足，工程進度和工程質量有保證。

一、設計說明

針對電力變電站二次設備多年的運行情況和在雷電季節性的安全隱患存在的問題、對防雷與防雷電電磁脈沖危害，按貴方要求，具體采取以下措施：

1. 重點解決二次站用交流電源保護

2. 重點解決二次系統通信電源保護

3. 重點解決自動化，測控保護，計量，遙視，PT端子端口保護

為使電力調度通信設備運行安全，有效的減少感應雷電與雷電電磁脈沖危害，使變電站設備保持全天候工作，對雷電災害這種突發事件發生可監測，有預案和應急措施，防雷加固合理得當，減少由雷電引發的危害，保證人身生命和財產的安全。

經過我公司設計，安裝防雷裝置的通信設備運行將更安全，更可靠。

二. 設計依據

GB50057-2010(建筑物防雷設計規范)

GB50054-2011低壓配電設計規范)

GB50343－2004（建筑物電子信息系統防雷技術）

IEC61024-1(建筑物防雷標準)

IEC61312-1(雷電電磁脈沖的防護)一部分 通則

IEC61312-2(雷電電磁脈沖的防護)第二部分 建筑物的屏蔽、內部等電位連接及接地

IEC61312-3(雷電電磁脈沖的防護)第三部分 浪涌保護器的要求

GA173－2002（計算機信息系統防雷保護器）

GB2887-891(計算機站場地技術條件)

GB/T 50065-2011（交流電氣裝置的接地）

三.電源系統SPD的選型技術要求

變電站二次系統用SPD的安全性能必須符合站內設備運行的特定環境要求，電氣性能必須符合站內各系統設備要求，不能影響原有系統的正常可靠運行。

四、變電站二次設備防雷措施

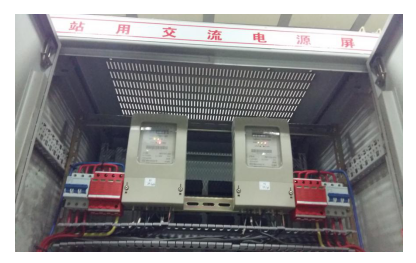

1.1 站用變交流柜

變電站內用交流電采取站用變供電方式，三相電源進線沒采取過電流，過電壓保護。站用變屬于站內供電系統輸入端，應作為一級防護，需在電源進線端并聯安裝開關限壓型三相電源電涌保護器（FX－B100/380）,同時加裝雷電計數器，方便查看雷擊次數。為了保證設備運行安全和電涌保護器的維護，在電涌保護器前串聯一個63A的空氣開關，在下級母線排并聯安裝開關限壓型三相電源電涌保護器（FX-B60）作為第二級防護。同樣在電涌保護器前串聯一個63A的空氣開關。

電涌保護器安裝后的效果，能有效地將電源線路上的過電壓瀉放至大地，保護屏內及后續設備。

電涌保護器安裝的位置，加導軌安裝在交流進線柜內的空處，ABCN相線連接采用10mm2多股軟銅線，接地線采用16 mm2多股軟銅線.

1.2直流屏電柜

在站用變380V電源系統經分配到整流饋電柜內，為防止該電源線路感應雷電流損壞設備，需在充電饋電柜內電池直流220V輸出端加裝開關限壓型電源電涌保護器防雷保護（FX-B100/220）,作為電源防護，為了保證設備運行安全和電涌保護器的維護，有電涌保護器的相線前串聯一個32A的空氣開關。電涌保護器安裝后，能有郊的將電源線路上的過電壓瀉放至大地，保護直流屏內的后續設備。

電涌保護器安裝的位置，加導軌安裝在交流進線柜內的空處，正負極連接采用10mm2多股軟銅線，接地線采用16 mm2多股軟銅線.

1.3各個保護柜，測控柜

在主變保護測控柜，35KV線路保護測控柜，公用柜內的各個保護電壓旁路電源進線處并聯安裝第三級限壓型電源電涌保護器（FX－C40/380）作為電源C級防護，。電涌保護器安裝的效果，能有郊的將電源線路上的過電壓瀉放至大地，保護直流屏內的后續設備。

電涌保護器安裝的位置，加導軌安裝在交流進線柜內的空處，ABC相線連接采用6 mm2多股軟銅線，接地線采用10 mm2多股軟銅線.

1.4載波遠動柜及通信屏柜

主控室通信屏內的視頻監控系統都是比較敏感的電子信息設備雷電浪涌極易通過光纜或內部線路感應出路過電壓傳到上述設備上，為防止該線路感應雷電流損壞上述設備，需要做出電源和信號兩方面的雷電防護，在屏內所有220V交流電源輸入處安裝第三級電源電涌保護器（FX-20/220）作為電源防護。同時需要在通信屏網絡進線處安裝網絡信號防雷器（FX－RJ45）以及在監控視頻系統的硬盤錄像機輸入端串聯安裝視頻號浪涌保護器（FX－BNC/16來保護硬盤錄像機。

電涌保護器安裝后，能有郊的將電源線路上的過電壓瀉放至大地，保護通信屏內的終端設備。

電源電涌保護器安裝的位置，加導軌安裝在柜內的空處，LN相線連接采用6mm2多股軟銅線，接地線采用6 mm2多股軟銅線.

信號電涌保護器SPD應連接在被保護設備的信號端口上，信號電涌保護器SPD輸出端與被保護設備的輸入端口相連，信號電涌保護器SPD宜安裝在屏柜內，固定在設備機架上或者附近支撐物上。信號電涌保護器SPD接地端宜采用橫截面積不小于2.5mm2的銅線與屏柜內局部等電位接地端子板連接，接地線應平直。

1.5 室外PT端子箱

主控室各個計量柜，測控保護柜內各個末端設備也極容易被PT端子箱內線路傳輸過來的雷電感應電流損壞，所以需要在PT端子箱PT電源處安裝PT電源浪涌保護器，作為PT電源防護。

電涌保護器安裝后，能有郊的將電源線路上的過電壓瀉放至大地，保護主控室內各終端設備。

電源電涌保護器安裝的位置，加導軌安裝在柜內的空處，ABC相線連接采用6mm2多股軟銅線，接地線采用10mm2多股軟銅線.
