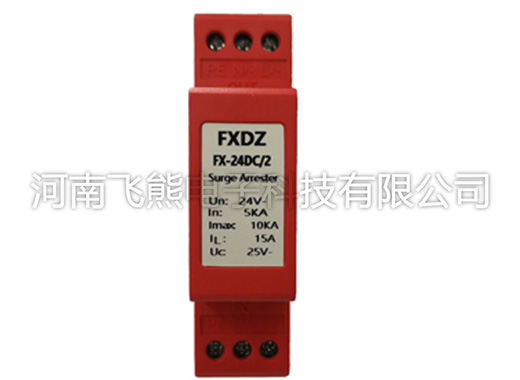

FX-24DC-2直流防雷器

所屬分類：電源防雷器
點擊次數：
發布日期：2021/06/29
在線詢價

詳細介紹

直流電源電涌保護器

符合《GB 18802.1-2011低壓電涌保護器（SPD）第1部分低壓配電系統的電涌保護器性能要求和試驗方法》Ⅲ類試驗規范要求。依據《GB50057-2010建筑物防雷設計規范》，可在各種低壓配電系統中，用于電源線路最后一級防雷及抗浪涌保護設計。

產品介紹

◆ 安裝在設備電源端口，用于電源線路防雷及抗浪涌保護；

◆ 交流、直流同樣適用，便于產品選型；

◆ 2+1放電方式，可在所有配電方式下使用；

◆ 5個電壓等級12V、24V、48V、110V、220V，滿足不同電源設備；

◆ 串聯安裝，殘壓更低，負載電流15A；

◆ 溫控保護，產品失效后，即刻中斷電源線路。

技術參數

型號	FX-12DC/2	FX-24DC/2	FX-48DC/2	FX-110D	FX-220D
最大連續運行電壓Uc	15V	25V	50V	120V	250V
最大連續工作電流IL	15A
標稱放電電流(8/20μs)	5KA
最大放電電流(8/20μs)	10KA
響應時間線/線地/線	≤ 25ns ≤100ns
工作指示	綠色指示燈亮
接線方式	串聯
工作溫區	-40℃~+80℃
接線規格	0.5mm²~6mm²
外殼材料	阻燃塑料
外殼防護等級	IP20
尺寸	4/3開關位(寬23mm)
安裝支架	35mm電氣導軌

規格圖

安裝

使用說明

1.該產品使用串聯方式連接，可以固定在35mm電氣導軌上；
2.安裝時將防雷器按相應接口接入IN(外線)和OUT(被保護設備)之間，L/+連接電源相線或者電源正極；N/- 連接電源零線或者電源負極；
2.產品均不帶防水設計，安裝時請裝于防水箱內；
4.防雷器PE端連接防雷地線，防雷器與防雷地線之間的連接應盡量短、粗、直，防雷器安裝在被保護設備前端越近越好。
