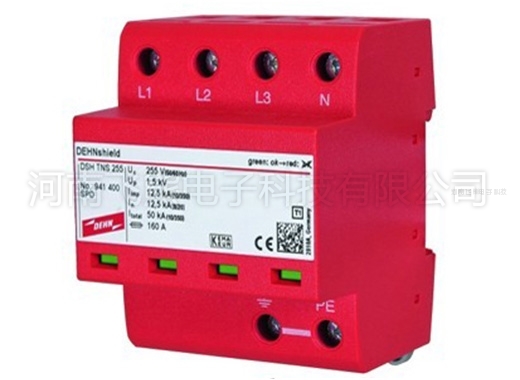

詳細介紹
型號
SPD 依據 EN 61643-11 / IEC 1 級 / I 級
61643-1/-11 1 級 + 2 級
與終端設備能量協調 1 級 + 2 級 + 3 級
與終端設備能量協調 (≤5m) 230 / 400 V
交流標稱電壓 (UN) 255 V
雷電沖擊電流 (10/350 μs)[L1+l2+L3+N-PE] (Itotal) 50 kA
比能量 [L1+l2+L3+N-PE] (W/R) 625.00 kJ/ohms
雷電沖擊電流 (10/350 μs) [L-N]/[N-PE] (Iimp) 12.5 / 50 kA
比能量 [L-N]/[N-PE] (W/R) 39.06 / 625.00 kJ/ohms
標稱放電電流 (8/20 μs) [L-N]/[N-PE] (In) 12.5 / 50 kA
電壓保護水平[L-N]/[N-PE] (Up) ≤ 1.5 kV / ≤ 1.5 kV
工頻續流遮斷能力[L-N]/[N-PE] (Ifi) 25 kArms / 100 Arms
續流抑制/選擇性 預期續流達到25kArms時，32 A gL/gG熔絲
響應時間 (tA) ≤ 100 ns
最大后備熔絲 160 A gL/gG
暫態過電壓（TOV）[L-N] (UT) 440 V / 5 sec.
暫態過電壓（TOV）[N-PE] (UT) 1200 V / 200 ms
TOV特性 耐受
溫度范圍并聯/串聯 (TU) -40℃…+60℃
工作狀態/故障指示 綠 / 紅
端口數 1
最小安裝導線截面積 (L1,L2,L3,N,PE,
) 1.5 mm2 單股線/軟線
最大安裝導線截面積 (L1,L2,L3,N,PE,) 35 mm2 多股線/25 mm2 軟線
安裝方式 35 mm DIN軌，依據EN 60715
外殼材質 紅色熱塑性材料，UL 94 V-0
安裝地點 室內
防護等級 IP 20
尺寸 4 modules, DIN 43880
重量 480 g
