PB系列箱式Ⅱ級電源電涌保護器依據IEC和GB標準設計，應用于電源供電系統的二級電源電涌保護。防雷箱配備有電源指示、保護指示、雷擊計數器、防雷斷路裝置等，可掛墻固定安裝，適用于單相交流電源配電系統的防雷，適用于低壓配電系統的各級保護。
C級大通流電涌保護 | 電源電涌保護失效指示 |
箱式設計，墻式固定安裝 | 每線大放電電流60KA(8/20μs) |
內置過流過熱保護裝置 | 2位式雷擊計數功能 |
產品性能參數： |

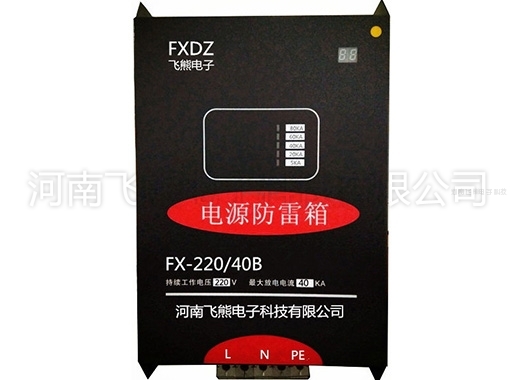

型號 | FX-220/40B |
電源系統 | TT-TN-IT |
標稱工作電壓 Un | 220V |
大持續運行電壓 Uc | 385V |
保護水平 Up(8/20μs) | <1.3KV |
標稱放電電流 In (8/20μs) | 40KA |
大放電電流 Imax (8/20μs) | 60KA |
保護模式 | 2+0 / 1+1NPE |
雷擊計數 | 兩位計數器（選配） |
遠程遙信接口 | 故障干接點輸出（選配） |
聲光報警 | 選配 |
響應時間 ta | ≤25ns |
接口類型 | 接線端子 |
失效指示 | 綠燈:正常 熄滅:失效 |
工作環境溫度 | -40/85 oC |
安裝導線截面積 | ≥6mm2 |
安裝方式 | 掛墻固定安裝，并聯 |
外形尺寸 | 235×295×90mm |
外殼材料 | 金屬噴涂鐵箱 |
外殼保護等級 | IP65 |
*產品參數以實際產品說明書為準。 | |
產品適用范圍： |
· 建筑物樓層分配電箱、信息機房配電箱處 · 機房、車間、辦公場所等配電箱處 · 民用住宅或分散型別墅配電箱處 · 配電柜/箱無安裝位置但須安裝第二級電源電涌防護裝置的環境 |
產品尺寸和安裝示意圖：
