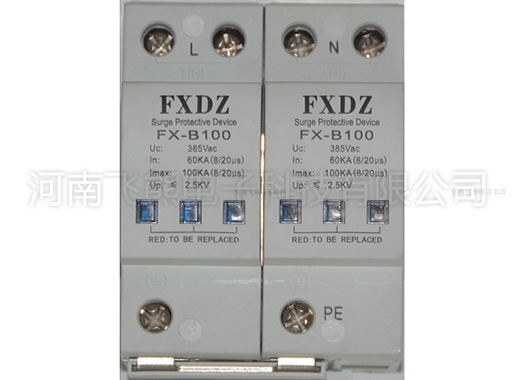

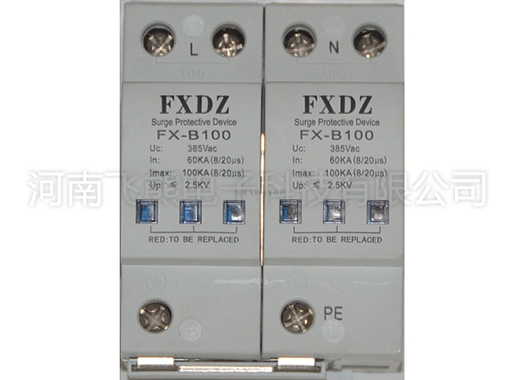

模塊化大通流電源電涌保護器依據IEC和GB標準設計，應用于電源供電系統的一級電源電涌保護產品。模塊為標準35mm導軌式安裝方式。具備很高的電涌流泄放能力，大放電電流可達120KA(8/20μs)，無續流，避免了普通間隙式SPD浪涌過后滅弧瞬間掉電問題，漏電流小。應用于雷擊風險較高地區的設備系統的電源一級電涌保護。 |
高能B級電涌保護 | 電源電涌保護失效指示 |
一體化模塊設計 | 每線大放電電流120KA(8/20μs) |
內置過流過熱保護裝置 | 標準模塊化35mm導軌安裝 |
產品性能參數： | |
型號 | FX-B100 |
SPD類別 | 限壓型 |
電源系統 | TT-TN-IT |
標稱工作電壓 Un | 220V |
大持續運行電壓 Uc | 385V |
保護水平 Up(8/20μs) | <2.5KV |
標稱放電電流 In (8/20μs) | 100KA |
大放電電流 Imax (8/20μs) | 120KA |
保護模式 | 2+0 / 1+1NPE |
推薦串接過流保護裝置 | 63A |
響應時間 ta | ≤25ns |
接口類型 | 接線端子 |
失效指示 | 綠色:正常 紅色:失效 |
工作環境溫度 | -40/85 oC |
安裝導線截面積 | ≥6mm2 |
安裝方式 | 35mm標準導軌，并聯 |
外形尺寸 | 72×65×89mm |
外殼材料 | 熱塑材料，符合UL94 V-0 |
*產品參數以實際產品說明書為準。 | |
產品適用范圍： |
·電源線路屏蔽埋地輸入的建筑物的總配電柜 ·建筑物內有室外進出線路輸入的配電箱 ·室外配電柜/配電箱 |

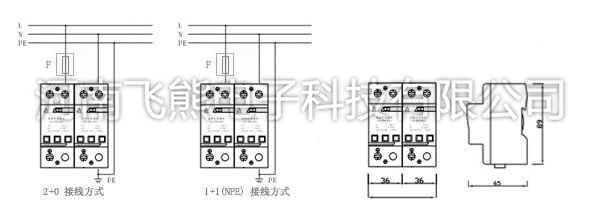

產品尺寸和安裝示意圖：
