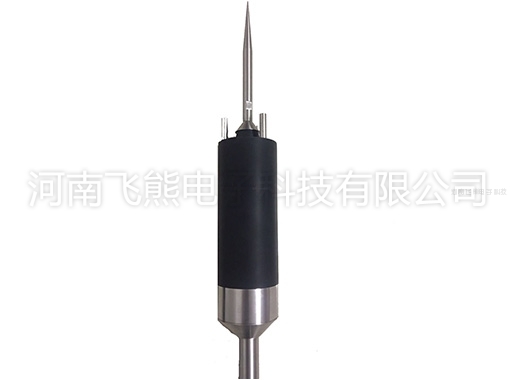

TOPIKE tu-pai-ke(矛頭)提前放電射離子式避雷針

TOPIKE tu-pai-ke(矛頭)提前放電射離子式避雷針（E.S.E.)的原理，是由一個人造的離子產生器吸收向下前導的電場能量，產生高電壓，電解避雷針四周圍的離子造成離子束，在區域的規劃高點上創造一個有利的雷擊點。（而下降前導有正極性或負極性，該放射離子式避雷針會隨著下前導的極性，而產生正或負離子）

TOPIKE tu-pai-ke(矛頭避雷針）第二代新科技

放電式避雷針的技術，是具有吸收雷云下前導四周圍的電場強度的能量，經過該避雷針的增強器產生高壓及火花放電使避雷針周圍電離化。該高壓火花放電會在雷擊前的一段時間產生，將避雷針周圍空氣離子化提升向上前導的高度，造成被規劃的及有效的雷擊點。當雷接觸到避雷針時，放電電流會順著接地導體直接傳到接地極。TOPIKE tu-pai-ke(矛頭）放電式避雷針的所有動作元件皆被密封在特殊工程塑料容器內并與雷電通路分開，以避免避雷針受雷擊后被放電電流及電壓所損壞。

型號	裝置高度（米）						△L
型號	2	3	4	5	7	10	△L
一等級保護半徑
TOPIKE 1（矛頭避雷針1號）	20	30	40	50	50	51	32
TOPIKE 2（矛頭避雷針2號）	25	38	51	63	64	64	45
TOPIKE 3（矛頭避雷針3號）	31	47	63	79	79	79	60
第二等級保護半徑
TOPIKE 1（矛頭避雷針1號）	26	39	53	66	67	69	32
TOPIKE 2（矛頭避雷針2號）	32	48	64	81	82	83	45
TOPIKE 3（矛頭避雷針3號）	39	58	78	97	98	99	60
第三等級保護半徑
TOPIKE 1（矛頭避雷針1號）	29	44	59	74	75	77	32
TOPIKE 2（矛頭避雷針2號）	36	54	72	89	91	92	45
TOPIKE 3（矛頭避雷針3號）	43	64	85	107	108	109	60

※ 裝置高度為5米

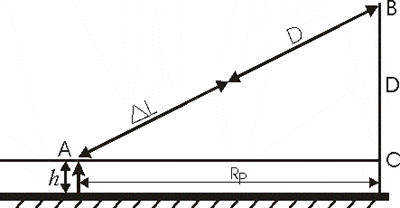

保護半徑的計算方式是依照法國國家標準 NF C17-102


h=裝置高度（米）
△L=△L（m)=V(m/μs）·△T（μs）
V=速度(m/μs）
△T=提前放射高壓時間（μs）
D=向上前導體的半徑（米）
LEVEL 1：D=20米（佳保護0.95≤E≤0.98）
LEVEL 2：D=45米（一般保護0.80≤E≤0.95）
LEVEL 3：D=60米（標準保護0≤E≤0.80）
LEVEL 1+附加設備（保護E≥0.98）
