國家電網洛陽供電公司市區變壓器接地改造工程

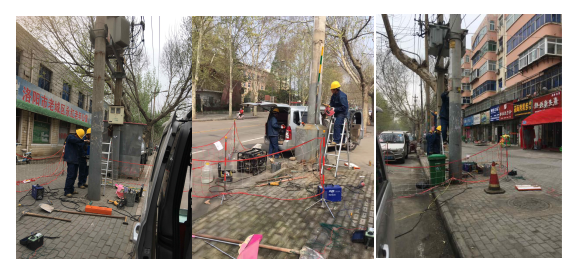

我公司于2016年9月承建國網洛陽供電公司春都線，金大線100余臺變壓器接地改造工程，工程歷時1個月，每臺變壓器配電設備接地電阻均達到4歐姆以下，經甲方相關部門驗收全部合格，并正常使用。我司所有工程技術、管理人員均持證上崗，專業服務，一線施工人員均經過公司技能培訓以及工程項目的實戰磨練，熟悉國家電網及其它行業相關規范規程，專業素質過硬，施工經驗充足，工程進度和工程質量有保證。我公司通過“垂直深接地”方法對城市配電設備進行接地系統改造的整個施工過程和終降阻效果已獲得國家電網湖南省電力公司、國家電網江蘇省電力公司、國家電網河南電力公司的充分肯定和高度評價。公司始終堅持“安全一、質量一”的根本宗旨，從創立至今，公司完成的所有工程項目從未發生因人為因素造成的安全事故，公司完成的所有工程項目均能如期竣工、達到設計指標、通過客戶和相關監管單位的驗收，并獲得一致好評。

方案設計思路：

綜合考慮地網的使用年限、地網材料、接地電阻、地質情況、濕度溫度等自然因素的影響

一、垂直深極接地:城市配電設備接地工程解決方案

1、垂直深極接地網的概念

城市配電設備一般置于城區負荷中心，周邊路面硬化或植被綠化，地下管網復雜，人員觸碰設備的可能性大，安全隱患突出。其接地工程常用施工方法有：1、延長水平接地體，擴大水平接地網面積；2、延伸垂直接地體，實現垂直深接地。外延水平接地網需大面積破土施工，每外延一步都將面臨更大的施工困難和風險，我公司倡導的垂直深極接地便可有效避免以上問題。“垂直深極接地”就是：用盡可能深的垂直接地體來彌補水平接地體不能拓展更寬的不足，通過接觸到土壤電阻率更低的深層土壤以達到理想的降阻效果，“改變土壤電阻率”就是通過物理方法使周圍土壤電阻率降低，并且對接地體不會造成腐蝕。所以，垂直深接地是實施城市配電設備接地工程、降低接地電阻為直接、有效、科學、合理的方法。

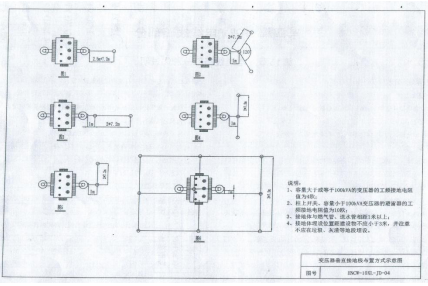

2、垂直深極接地網的實施方法

2.1 確保接地材料順利深入地下

傳統接地施工一般采用角鋼作為垂直接地體，將角鋼打入地下10m幾首是不可完成的任務，而使用垂直接地棒可以一根接續一根將垂直接地體整體打入地下10cm甚至更深，如遇特殊地質情況，我公司還配備了專業的深孔鉆探設備打出10m深孔，將垂直接地棒預埋至地下10m，確保幾乎在任何條件下都能真正實現“垂直深接地”。

2.2 確保接地體長壽命、免維護

傳統接地工程使用的鍍鋅材料一般是平鋪（鋪以較短垂直敷設）于表層土壤中，受城市污水等環境因素影響，3-5年后便不可程度腐蝕甚至斷裂，運行壽命較短。而垂直深接地所使用的“鍍銅產品系列”，其耐腐蝕性和使用壽命遠遠超過傳統鍍鋅材料，運行壽命在10年以上達到30年，遠遠超過了絕大多數配網設備的運行壽命，可以說，使用鍍銅產品才是能真正確保接地體高效能、長壽命、免維護。

避雷針廠家

二、材料選型

鍍銅接地產品系列

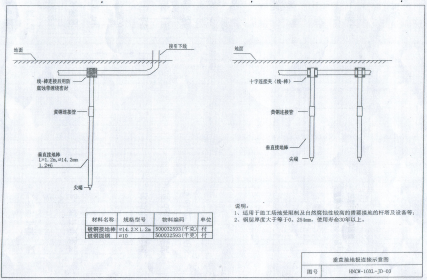

1、鍍銅垂直接地棒

鍍層材質：純度為99.9%的電解銅

銅芯材質：任碳鋼芯

鍍層厚度：0.254mm

深入地表大深度：35m以上

可塑性：彎曲180度后鍍層不開裂、不剝落

2、垂直深極接地網與傳統施工方式比較表

序號	比較項目	垂直深極接地網	傳統施工方式
1	接地體埋深	單極深入10m以上并且水平延伸	一般為2.5m且為單極接地
2	接觸土壤	土壤電阻率更低的深層土壤	土壤電阻率更高的表層土壤
3	土方工程	破土面積小，工程量小	破土面積大，工程量大
4	施工設備	便攜設備完成施工，無需大型施工設備	不同的土質狀況需配備不同的大型施工設備
5	施工人員	較少	較多
6	施工工期	快	較慢
7	接地材料	鍍銅材料，鍍層均勻，耐腐蝕性強，被覆的鍍銅層可保證其30年不腐蝕	鍍銅材料，鍍層不均勻，耐腐蝕性差，3-5年就被深度腐蝕
8	連接點保護	額外進行密封防腐處理，對連接點形成有效保護	一般未做額外保護處理，連接點處腐蝕更嚴重
9	降阻效果	效果明顯，且能保持接地電阻長期恒定	效果一般，接地電阻隨環境影響變化較大
10	維護成本	30年內基本無需維護，幾乎無維護成本	3-6年后就需要維修翻新，維護成本高
